Geberit Duofix - Installationselement für Wand-WC mit Betätigungsplatte SIGMA01, Chrom matt + Ideal Standard Tesi - WC und WC Sitz, Aquablade, SoftClose 111.300.00.5 NU2

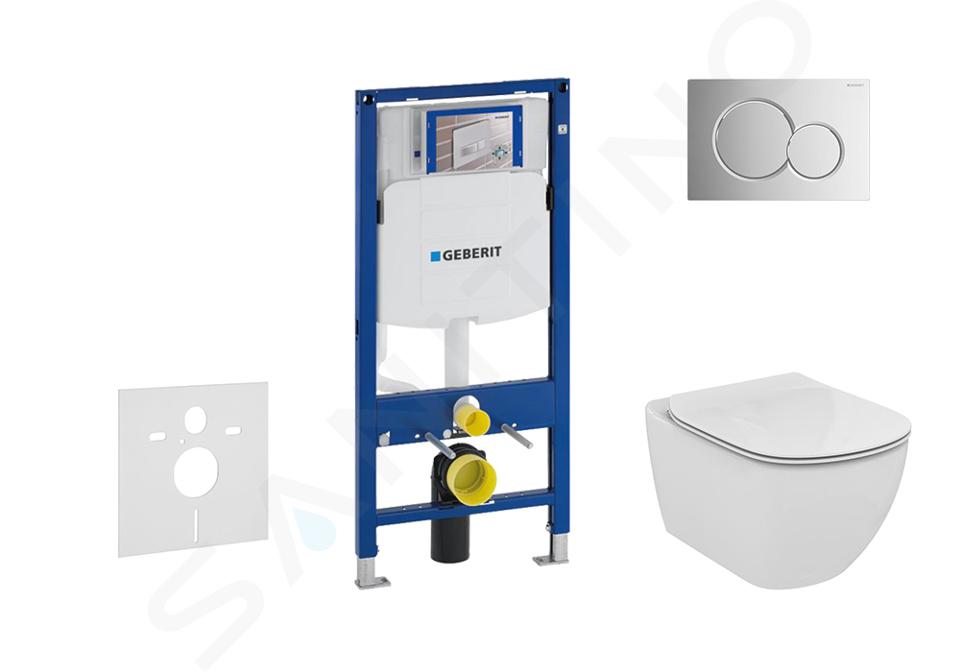

Komplettes Installationsset für Wand-WCs

• AQUABLADE® innovative Spültechnologie
• SoftClose Absenkautomatik
• dieses Installationsset gibt es auch in weiteren Ausführungsvarianten der Betätigungsplatte

Enthält

• Vorwandinstallationselement Geberit Duofix (111.300.00.5), mit Unterputzspülkasten Sigma 12 cm

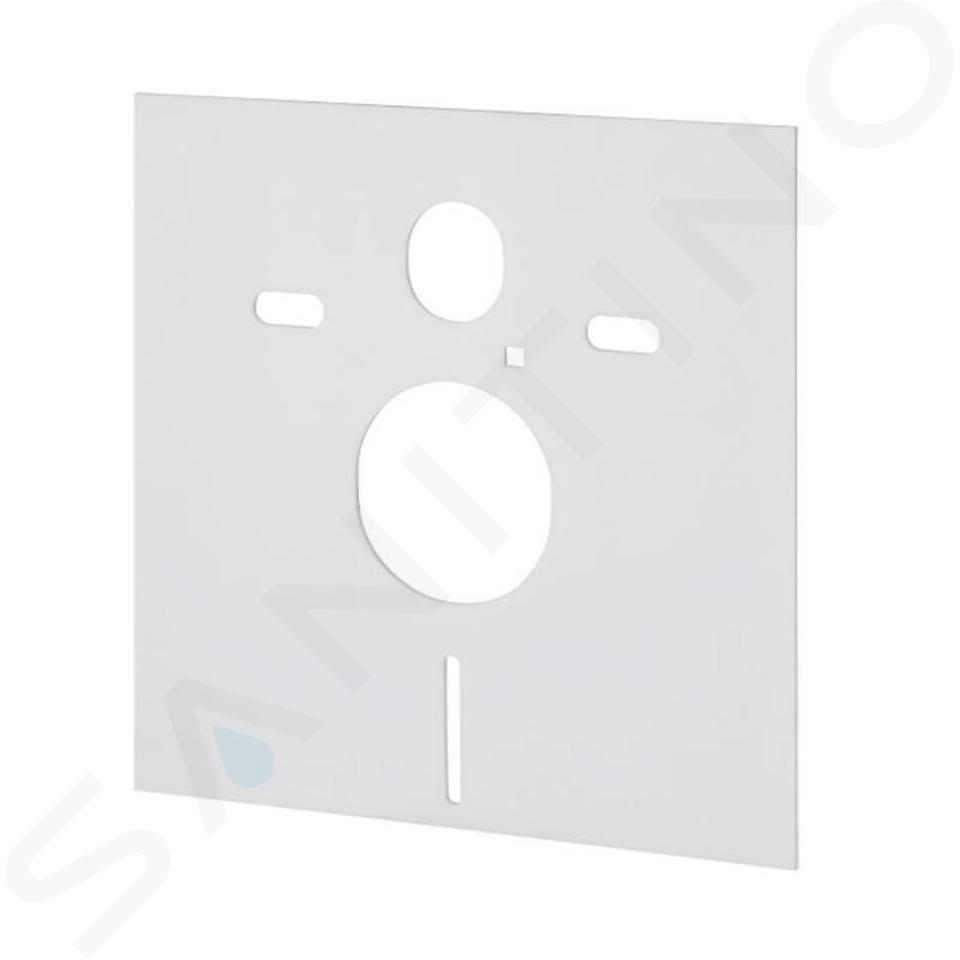

• Schallschutz-Set (SP 156SET)
• Wand-WC Ideal Standard Tesi (T354601)
• ultraflacher WC-Sitz Ideal Standard Tesi (T352701)
• 2-Betätigungsplatte Geberit Sigma01, poliertes Chrom (115.770.21.5)
• Der Baukasten für die Vorwandmontage ist nicht im Lieferumfang enthalten und muss separat bestellt werden

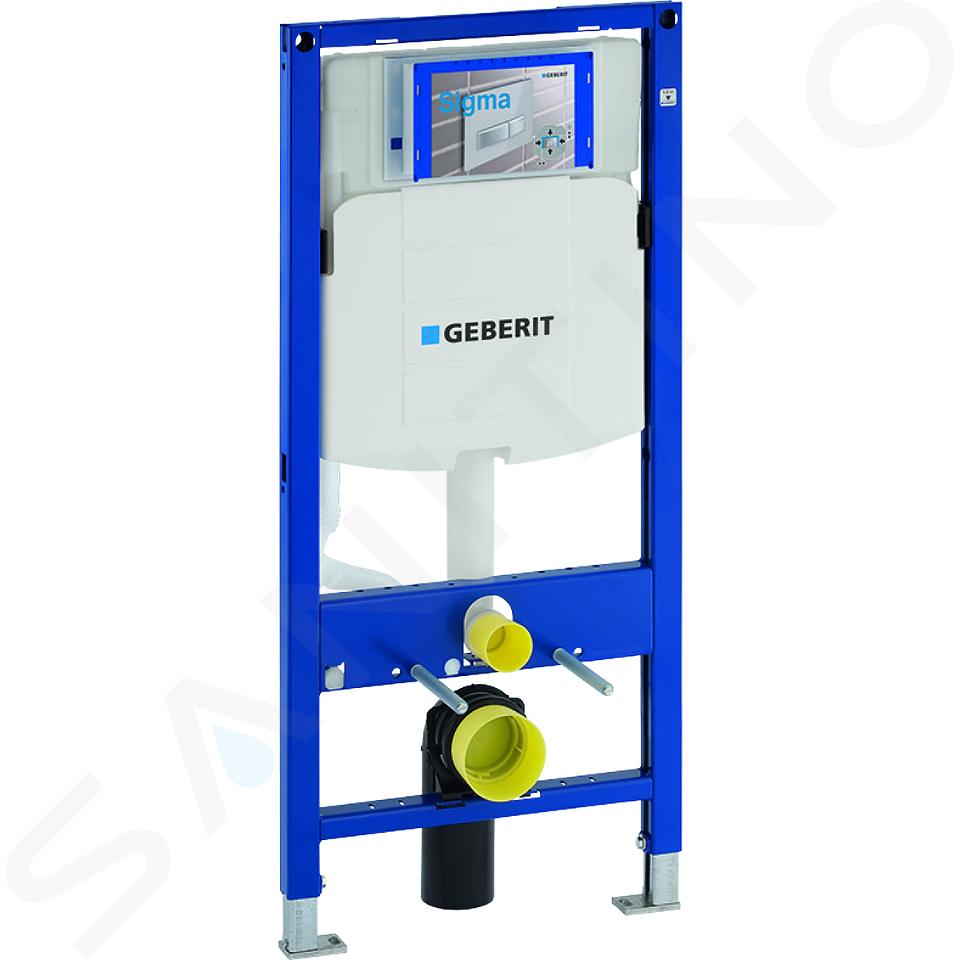

Installationselement Duofix für Wand-WCs mit Unterputzspülkasten Sigma 12 cm

Universell und schnell einsetzbares Installationselement für alle Lösungen beim Trockenbau. Trägt in großem Maß zur Erfüllung der höchsten Ansprüche an den Schall- und Brandschutz bei. Geberit Duofix ist für die Montage in leichten Gipskartontrennwänden oder für Installationen vor massiven Wänden bestimmt. Die Montage des Elements ist außergewöhnlich schnell und erfolgt nur an vier Befestigungspunkten.

Verwendungszweck

• für Nassbau- und Trockenbau-Konstruktionen
• für die Montage in teilweise hohen oder hohen Installationen vor Wänden
• für die Montage in raumhohen Installationswänden
• für die Montage in teilweisen oder raumhohen Systemwänden Geberit Duofix
• für Wand-WCs mit Anschlussabmessungen gemäß EN 33:2011
• für Wand-WCs mit Abstand bis 62 cm
• für 1 Spülwassermenge, 2 Spülwassermengen oder Start/Stopp Spülung
• für Bodenstärken von 0-20 cm

Eigenschaften

• selbsttragender pulverbeschichteter Rahmen
• Rahmen mit gebohrten Öffnungen Ø9 mm zur Befestigung in Holzkonstruktionen
• vorbereiteter Rahmen für die Stützen bei WC-Keramik mit einer kleinen Stützfläche
• verzinkte Stützen
• einstellbare Stützen 0–20 cm
• rutschfeste Stützen
• drehbare Stützplatten
• Tiefe der Stützplatte geeignet für die Montage in UW 50 und UW 75 U Profilen und in Geberit Duofix Systemprofilen
• Anschlussbogen für die Montage ohne Werkzeuge in verschiedenen Tiefen, Einstellungsbereich 45 mm
• Befestigung des schallgedämmten Anschlussbogens
• Unterputzspülkasten mit Bedienung von vorne
• Gegen Beschlagen isolierter Unterputzspülkasten
• zusätzliche Spülung werksseitig eingestellt
• Unterputzspülkasten für die Montage und Servicearbeiten ohne Werkzeug
• Wasseranschluss hinten oder oben in der Mitte
• Die Abdeckung für die grobe Montage der Serviceöffnung schützt vor Feuchtigkeit und Verunreinigungen
• Abdeckung für die grobe Montage der Serviceöffnung mit Möglichkeit diese ohne Werkzeug zu verkürzen
• Rohrschutz für das Anschlussrohr für den Anschluss des Dusch-WCs Geberit AquaClean
• mit Befestigungsmöglichkeit der Stromzufuhr

Technische Daten

• Durchflussdruck: 10-1000 kPa
• maximale Wassertemperatur: 25 °C
• Spülwassermenge, werkseitig eingestellt: 6 und 3 l
• große Spülwassermenge, Einstellungsbereich: 4.5 / 6 / 7.5 l
• kleine Spülwassermenge, Einstellungsbereich: 3-4 l
• Berechnungsdurchfluss: 0.11 l/s
• Minimaler Überdruck für den Berechnungsdurchfluss: 50 kPa

Lieferumfang

• Wasseranschluss R 1/2, geeignet für MF, mit integriertem Eckventil und manuellem Bedienrad
• Abdeckung für die grobe Montage der Serviceöffnung
• 2 Schutzpfropfen
• WC Anschlussset, Ø 90 mm
• Anschlussbogen 90° aus PE-HD, ø 90 mm
• Übergang aus PE-HD, ø 90 / 110 mm
• 2 Gewindestangen M12
• Befestigungsmaterial

Set Wand-WC und ultradünner WC-Sitz

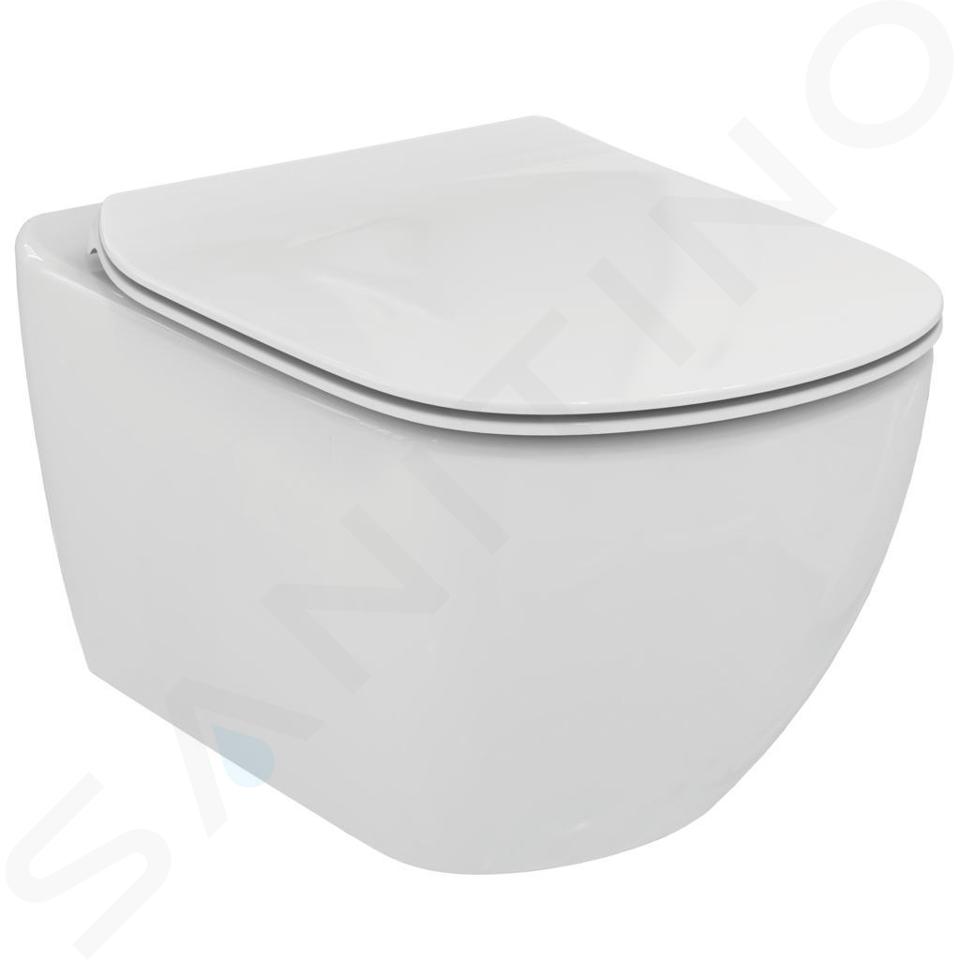

Wand-WC

• mit innovativer Spültechnologie AQUABLADE®
• für Unterputzspülkästen mit einer Spülkapazität ab 4,5 l
• Installation: mit Unterputzmodul für Wände oder Trennwände aus Gipskarton
• Abmessungen: 360 x 400 x 530 mm
• Material: Sanitärkeramik
• verdeckte Befestigung
• glasierter Ring
• Tiefenspülung

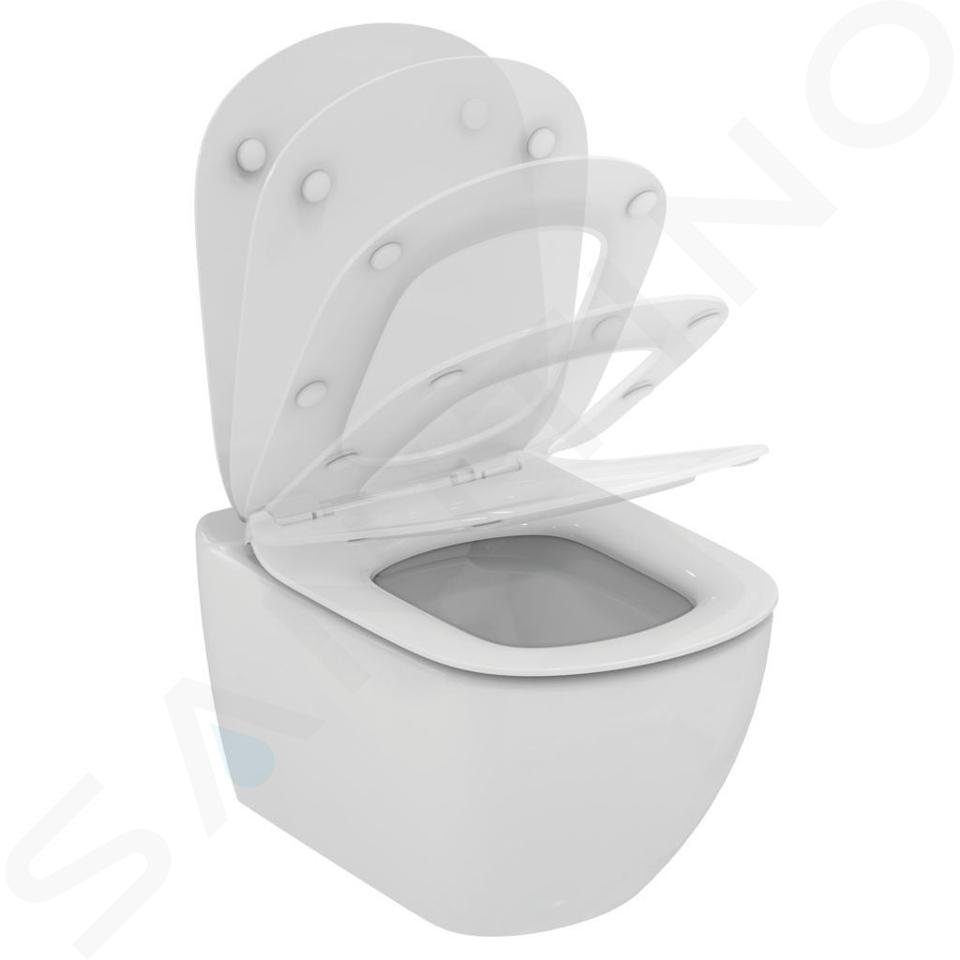

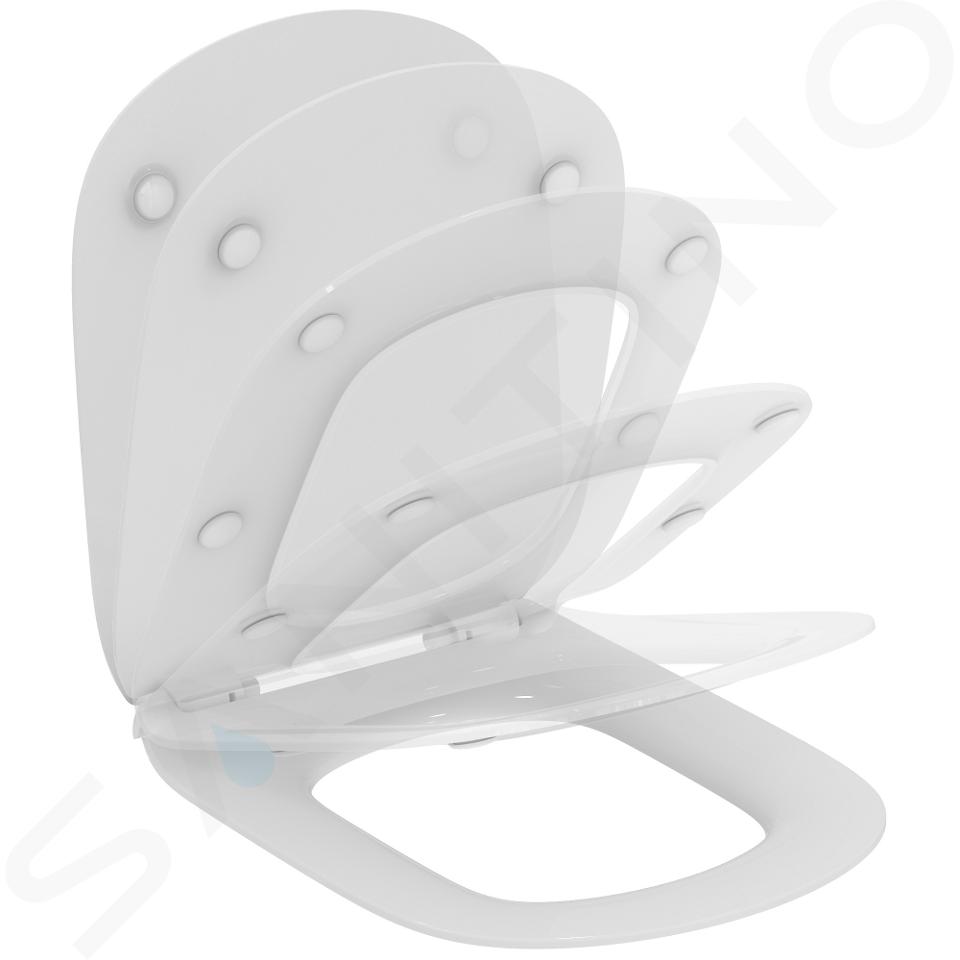

WC-Sitz

• mit Absenkautomatik SoftClose
• Farbe: Weiß
• einfache Instandhaltung, da abnehmbar

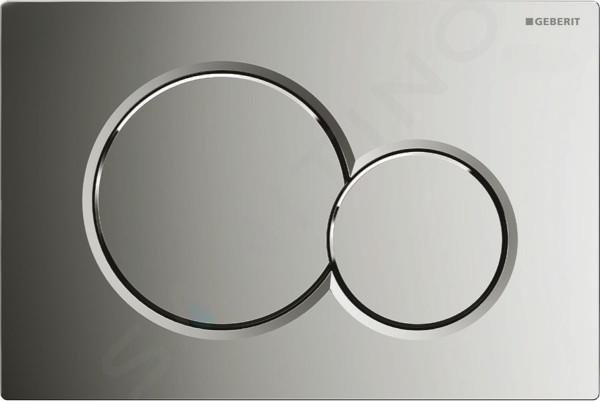

Betätigungsplatte Sigma01, für 2 Spülwassermengen

• Abmessungen: 246 x 164 mm
• Material: Kunststoff
• Farbausführung: glänzendes Chrom
• zur Bedienung des Unterputzspülkastens Geberit Sigma
• Befestigungsrahmen
• 2 einstellbare Befestigungen
• 2 Drückerstangen
• Schallgedämmte Drückerstangen, schnell ohne Werkzeug einstellbar

Dieses Produkt kann Ihnen ohne Originalverpackung geliefert werden. Dies dient dazu, das Produkt während des Transports zu Ihnen vor Schäden zu schützen.
